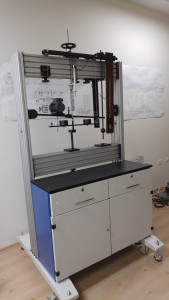

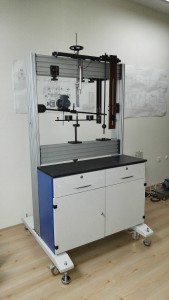

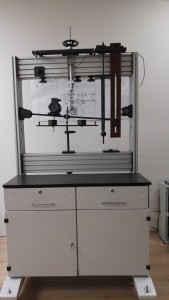

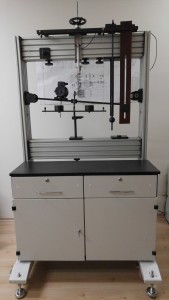

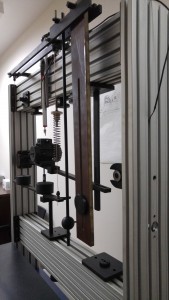

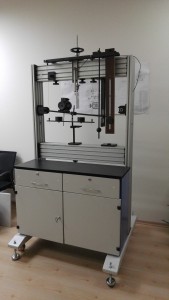

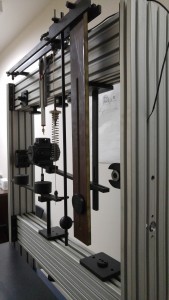

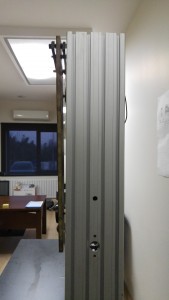

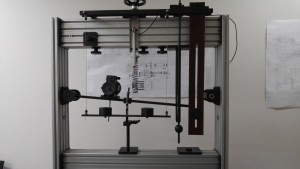

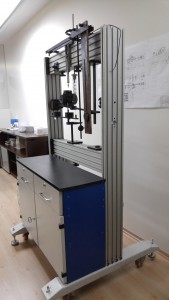

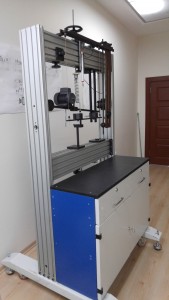

Titreşim deney düzeneği sistemi üniversitelerde ve benzeri eğitim kurumlarında basit harmonik hareket, Hooke yasası, osilasyon yapan cisimler ve titreşim gibi temel kavramların detaylı bir şekilde incelenmesini gerektiren Makine Mühendisliği ve benzeri bölümlerde kullanılmak üzere tasarlanmıştır.
Temel ve ileri titreşim teorisi, bu sistem üzerinde modüler elemanlar kullanarak 14 ayrı deneyde incelenebilir. Deneyleri gerçekleştirmek için gerekli olan elemanların tümü, bu deney düzeneğinin kurulumu ve detaylı bir şekilde oluşturulmuş deney prosedürleri dokümanı sipariş verilmesini takiben ADEON tarafından sağlanacaktır.
Geliştirilen modüler yapı sayesinde farklı konular, tasarlanan sistem üzerinde kolayca incelenebilir, detaylı araştırma yapılabilir. Sistemin tasarımı ömür ve performans kriterleri göz önüne alınarak, güncel teknoloji seviyesinde gerçekleştirilmiştir.
Ayrıca endüstride kullanılan ölçme/veri toplama teknolojileri entegre edilerek, öğrencilerin her bir deneyden maksimum kazanç sağlaması amaçlanmıştır.
Titreşim deney düzeneğini oluşturan modüller ve bu sistemde yapılabilecek deneyler aşağıdaki listede verilmiştir. Listede yer alan 14 ayrı deney tek bir sistem üzerinde farklı modüllerin monte edilmesiyle gerçekleştirilir.
Deneyler ve Modüller
1) Sarkaç Deneyleri Modülü
Basit Sarkaç
Bileşik Sarkaç
Kater Sarkacı
Vurma Merkezi
Çift Telli Askı Sistemi Deneyi
Bu deneylerin amaçları;
• Basit ve bileşik sarkaç kullanarak basit harmonik hareketin incelenmesi
• Farklı tipte sarkaçlar kullanarak yerçekimi ivmesinin belirlenmesi
• Çift telli askı sistemi kullanarak düzgün cisimlerin eylemsizlik momentinin basit
harmonik hareket denkleminden yararlanarak bulunması
2 ) Serbest ve Zorlanmış Titreşim Deneyleri Modülü
Kütle – Yay Sistemi Sönümsüz Zorlanmış Titreşim Sönümlü Serbest Titreşim Sönümlü Zorlanmış Titreşim
Bu deneylerin amaçları;
• Hooke Yasası’nın incelenmesi, yay sabitinin bulunması
• Basit harmonik hareketin incelenmesi, yayın efektif kütlesinin bulunması
• Zorlanmış ve serbest titreşimin incelenmesi
• Sönümlü ve sönümsüz titreşimin incelenmesi
• Sistemlerin doğal frekansının bulunması
• Rezonans durumunun incelenmesi
• Logaritmik azalma yönteminin kullanılması
• Dinamik büyüteç ifadesinin kullanılması ve zorlanmış titreşimlerde faz
gecikmesinin bulunması
3) Burulma Deneyleri Modülü
Tek Rotor Sisteminin Burulması
İki Rotor Sisteminin Burulması
Sönümlü Tek Rotor Sisteminin Burulması
Bu deneylerin amaçları;
• Şaftın burulma titreşimlerini gözlemlemek
• Rotorun eylemsizlik momentini deneysel olarak bulmak
• Viskoz sönümün burulma titreşimlerine etkisini gözlemlemek
• Basit harmonik hareketi incelemek
• Şaft uzunluğunun burulma titreşimlerine olan etkisini gözlemlemek
• Şaft çapının burulma titreşimlerine olan etkisini gözlemlemek
• Logaritmik azalma yöntemini incelemek
• Viskoz sönüm elemanının sönüm katsayısını bulmak
4 )Kiriş – Kütle Sistemi ve Titreşim Soğurucu Deneyleri Modülü
Bir ya da Daha Fazla Kütlenin Asılı Olduğu Kirişin Enine Titreşimleri Sönümsüz Titreşim Soğurucu
Bu deneylerin amaçları;
• Dunkerley denkleminin incelenmesi
• Rezonans frekansının bulunması
• Kirişin eş değer kütlesinin bulunması
• Zorlanmış titreşimlerin incelenmesi
• Sönümlü sönümsüz titreşimlerin incelenmesi
• Titreşimin genliği ve faz açısının bulunması
• Çift çıkma titreşim soğurucu sisteminin incelenmesi
| Sistem Teknik Özellikleri | Açıklamalar |
| 2 adet basit sarkaç
5 adet bileşik sarkaç |
Bileşik sarkaçlar kayar kütlelidir.
Metal ve tahtadan yapılmışlardır. |
| 3 Adet Helisel Çekme Yayı | Yay sabitleri;
0,75N/mm 1,5N/mm 3,0 N/mm |

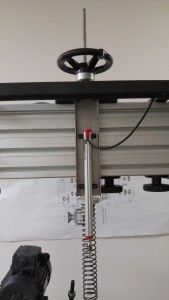

| Lineer Potansiyometre ve Dijital Pozisyon Göstergesi | Stroke uzunluğu 200 mm’dir.
Statik defleksiyonu ölçmek için kullanılır. |
| Hidrolik Damper | Sönüm katsayısı değiştirilebilir.
İtme ve çekme yönlerinde sönüm kuvveti sağlar. Maksimum 800 N’ a kadar kuvveti sönümleyebilir. 500.000 çevrim ömür |

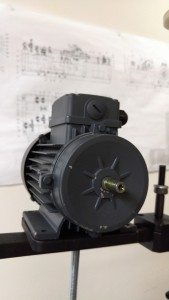

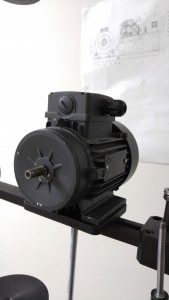

| Motor Ünitesi | Maksimum 3000 dev/dk dönme hızı
0.12 kW |
| Stroboskop | El tipi, LED aydınlatmalı, temassız |
| Veri Toplama Kartı | 4 kanallı
24 bit Simültane örnekleme 56.2kS/s/ch örnekleme hızı Yüksek frekanslı titreşim ölçümlerine uygun ve oldukça geniş yazılım desteği sayesinde FFT, Power Spectrum, AutoSpectrum gibi çeşitli analizler kolayca yapılabilir. |
| İvme ölçer | IEPE Tek eksenli ivmeölçer
10 mV/g hassasiyet |
| Motor Sürücü | Çıkış gücü 0.4 kW
1.0 – 400 Hz çıkış frekansı 0.1 Hz çıkış frekans çözünürlüğü RS-485 seri haberleşmesi ile bilgisayardan hareket komutu verilebilir. |
| Polar Çizelge Kaydedici | Farklı kağıt ve kalem kullanılabilir. |
| Kütle diskleri ve rotorlar | Rotorlar farklı çaplardadır ve farklı atalet momentlerine sahiptir. |
| 6 adet şaft | Farklı çaplarda
Metal |
